矿用全自动远程调节风窗

1、概述

  矿用远程调节风窗是我公司针对手动调节风窗费时费力，反复调节效率低、安全性差的缺点，专业研发的一款智能矿用风量调节设备。具有智能化调节，调节速度快，调节准确的优点，还可通过工业以太网实现远程控制。

  我公司的远程智能化自动调节风窗，能够实现远程智能化调节，实现远程角度设定，通过远程控制微调执行器的旋转角度，实现调节页片间隙的大小达到自动调节风量的目的，实现远程及时、快速调节。节省了人力、时间，降低了成本，可大幅度减少井下通风事故的发生。

2、工作环境

相对湿度：不大于95%（25℃）；

环境温度：-20℃～40℃；

大气压力：80～110kPa；

含有爆炸性气体（甲烷）、煤尘混合物的煤矿井下；

无显著摇动和剧烈冲击振动的地方。

3、工作条件

网络：以太环网或矿用通信电缆

供电：AC127V±15%

风管压力：0.3-0.8MPa

供气量：>100L/min

4、工作原理

百叶式远程调节风窗

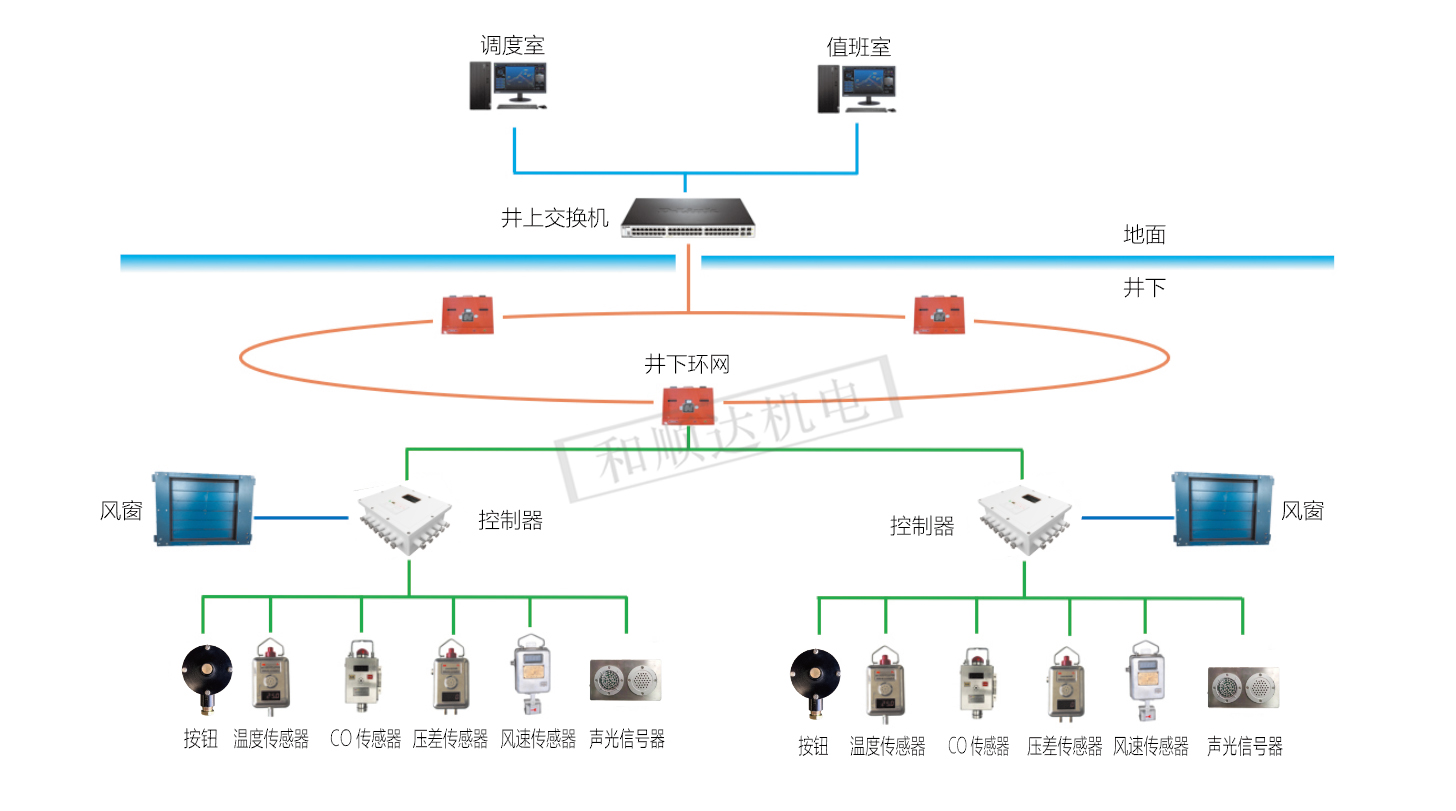

  矿用百叶式远程调节风窗主要由上位机监控系统、调节风窗、控制主机、执行器、行程反馈装置、声光信号器等部分组成，调节方式为多片联动调节，叶片调节角度0-90度。通过改变风窗叶片偏转角度实现风窗开度的调节，从而调节风量。执行器通过编码器进行位置反馈，反馈信号接入主控制器，主控制器根据反馈信号和目标信号计算调整执行器工作状态，调节窗叶旋转角度。

推拉式远程调节风窗

  推拉式远程调节风窗调节方式为活动插板改变风窗开启截面积。主要由上位机监控系统、调节风窗、风窗控制主机、风窗执行器、行程反馈装置、声光信号器等部分组成。

  推拉式远程调节风窗通过改变风窗插板的行程，实现风窗开度的调节，从而实现风量的调节，执行器通过传感器进行位置反馈，反馈信号接入主控制器，主控制器根据反馈信号和目标信号计算调整执行器工作状态，不断调节校正风窗阀板位移量。

  主控制器通过以太网将本地控制信息远传至中控室集中控制与显示。手动操作时，操作人员按动控制按钮，风窗执行器执行增加或减小风窗开度动作。
