全断面精准测风装置

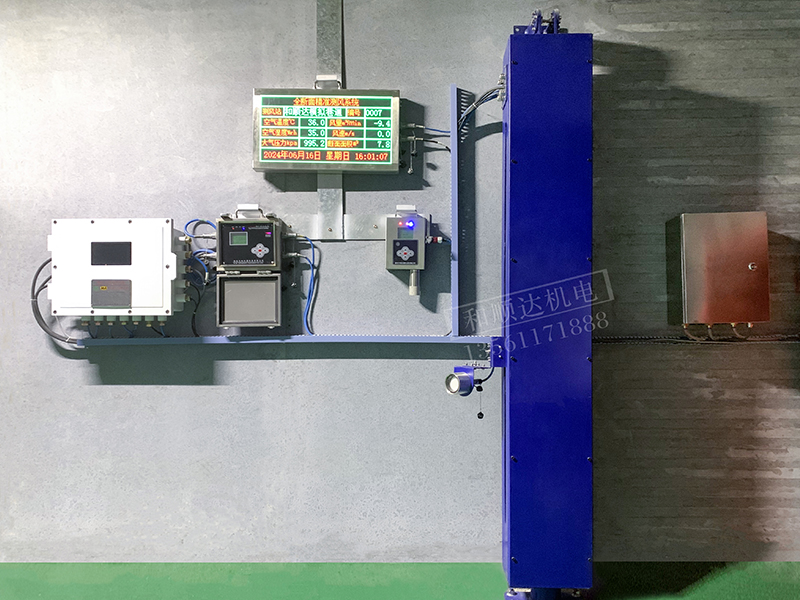

   为实现复杂巷道的精准测风，设计出自动全断面测风装置，主要由测风装置总成、气控箱、测风装置控制器、超声波风速传感器、红外线传感器、旋转编码器、隔爆型摄像仪、多参数传感器、LED显示屏、直流稳压电源等部分组成。

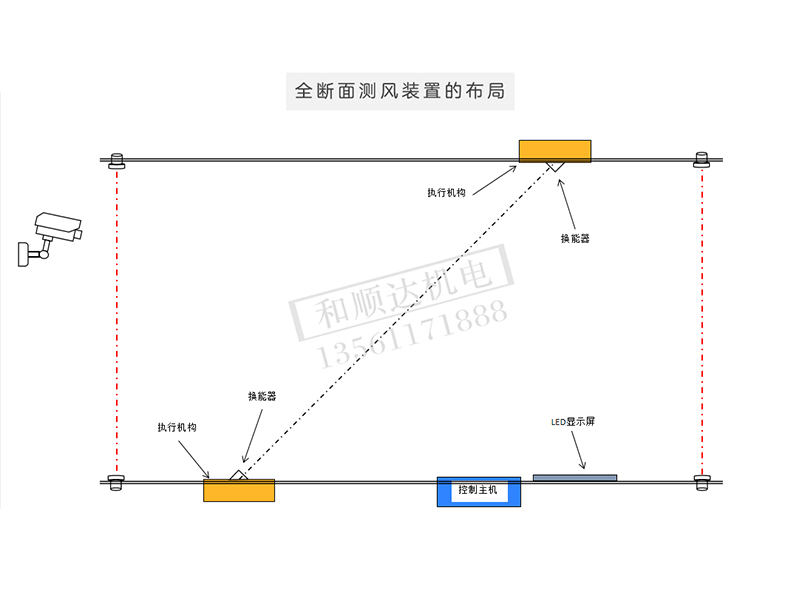

   全断面测风装置可远程控制测风执行装置，带动超声波换能器在测风断面上沿着编程设定的轨迹和测试时间进行风速测量并将数据上传到控制主机。

   巷道内行人或车辆的通过，会对风速测量造成重要影响，为精准测风，系统还设计了红外线传感器，检测测风站内是否有行人或车辆通过，行人和车辆处于测风站范围内或离开时间较短，超声波风速传感器的测量数据将被放弃并重新测量。

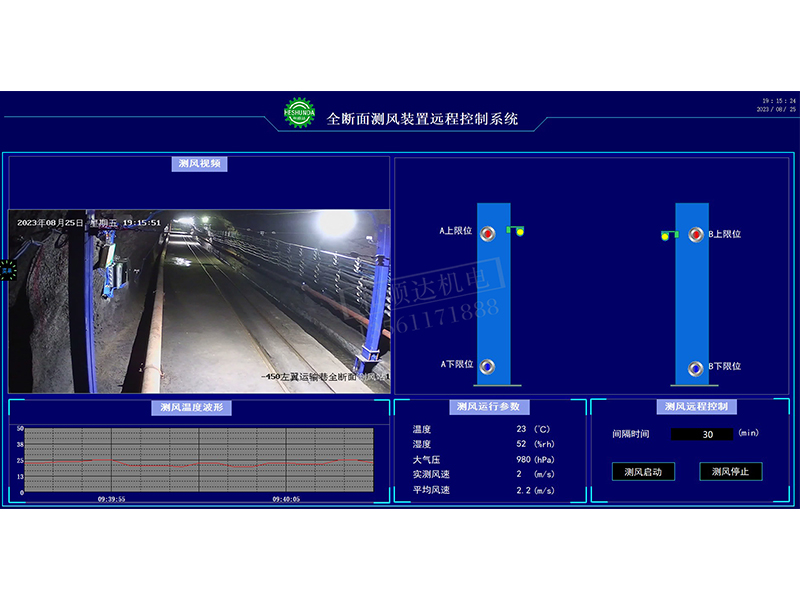

全断面测风装置控制主机可根据上位机的指令或内部程序指令，控制全断面测风装置上下移动，测量计算巷道断面的风速风量。

主要功能特点

（1）巷道全断面风速测量装置具有本地及远程“一键式”自动测风功能。

（2）可选用自动测风手段，替代测风员测风，并保证测量结果的准确性。

（3）测量结果数据具有井下就地和地面上位机两种显示模式。

（4）测风装置具有安全保护措施，确保车辆安全通行，不损坏测风装置。

（5）测风装置和保护措施实现联动控制，确保安全可靠。

（6）具有历史测量数据查询分析功能，具备3年以上历史数据储存。

（7）具有远程视频监测功能。

（8）具有设备诊断及故障分析功能。

（9）具有自动过滤行人和车辆对风速测量的干扰功能。

（10）具有LED显示屏，可显示测风地点的各项参数。

（11）采用嵌入式设计，测风装置可嵌入巷道壁内，最大限度减小对巷道截面的影响。

（12）采用无横梁结构，有效避免巷道内车辆或行人对测风装置的碰撞，并减少维护工作量。
